Come controllare un impianto elettrico

L'energia elettrica non può essere immagazzinata in grandi quantità per lunghi periodi di tempo economicamente, è quindi necessario avere un equilibrio costante tra generazione e consumo. Quando ciò non si verifica, si verificano delle deviazioni nella frequenza di un sistema elettrico rispetto al suo valore nominale (50 Hz, nel caso spagnolo). La frequenza deve rimanere entro limiti rigorosi in modo che l'alimentazione elettrica venga effettuata in condizioni qualitative accettabili. In effetti, deviazioni lontane dal valore nominale possono causare malfunzionamenti dell'apparecchiatura a causa della sensibilità e della dipendenza che la maggior parte degli elementi elettrici ed elettronici ha oggi. Un profilo di tensione adeguato è necessario per mantenere il sistema di alimentazione elettrica funzionante in sicurezza, ci sono una serie di eventi che possono influenzare questo profilo: connessioni non programmate e disconnessioni di carichi, generazione, linee di trasmissione, funzionamento errato o qualsiasi altro dispositivo che può lasciare o entrare in servizio su base programmata o meno. L'elemento di controllo per mitigare queste contingenze è la potenza reattiva, che è fondamentalmente fornita dal sistema di generazione. In questa guida sarà illustrato nel dettaglio come controllare correttamente un impianto elettrico. Un monitoraggio inadeguato e un mancato controllo della tensione possono portare il sistema di alimentazione ad un collasso, che in alcuni casi ha causato ingenti blackout. Nei paesi in via di sviluppo e in molti paesi industrializzati, il controllo della tensione viene eseguito manualmente attraverso il coordinamento congiunto tra il centro di spedizione e l'operatore del sistema di trasporto, questo può causare una non coordinazione o un'operazione errata che causa il collasso della tensione eventi a cascata. Il controllo automatico della tensione è una tecnica ampiamente testata in paesi come la Francia, l'Italia e in generale utilizzati totalmente o parzialmente nella Comunità Economica Europea. Lo schema proposto da questi si basa su un controllo gerarchico disgiunto nel tempo e nello spazio utilizzando controllori proporzionali e integrali, basati sul generatore sincrono come elemento fondamentale di controllo. L'uso di altri dispositivi di controllo include: trasformatori con commutatori sotto carico, reattori di linea, condensatori di compensazione e la complessa relazione tra questi elementi. Per realizzare un corretto controllo dell’impianto elettrico ti consigliamo questi attrezzi:

Struttura gerarchica del controllo di tensione

Il controllo automatico della tensione è strutturato in tre livelli gerarchici: livello terziario dell'applicazione nazionale, livello secondario dell'applicazione regionale e livello primario di applicazione locale. Questi livelli non sono solo distribuiti spazialmente ma anche temporaneamente, il Livello Primario è di azione immediata, mentre il Livello Secondario agisce una volta superato il transitorio, essendo la sua costante di tempo dell'ordine minuto, e infine il Livello Terziario è il l'ultimo atto e la sua costante temporale sono nell'ordine dei minuti. Sia lo schema temporale che quello spaziale cercano di disaccoppiare i livelli per evitare oscillazioni. Selezione di nodi pilota Per selezionare i nodi pilota e le diverse aree, vengono utilizzati i seguenti criteri: i nodi devono essere i più "elettricamente forti" nel loro tipo e devono avere la più alta capacità di cortocircuito. La variazione della tensione deve imporre nodi vicini elettricamente, iniettando potenza reattiva sopra devono comportare una variazione di tensione anche nodi elettricamente adiacenti. L'accoppiamento tra i diversi nodi pilota deve essere minimo. Con queste considerazioni è possibile impedire lo scambio di potenza reattiva tra aree limitrofe a causa dell'azione normativa del sistema. I sistemi elettrici offrono caratteristiche diverse che, a loro volta, dipendono da fattori molto diversi come la sua estensione, l'orografia della terra, la sua storia, ecc. Tuttavia, tutti hanno alcune caratteristiche simili. Ad esempio, tutti i sistemi elettrici sono composti da sistemi CA trifase che funzionano a tensioni approssimativamente costanti. Utilizzano principalmente generatori sincroni per produrre energia elettrica e trasportano energia elettrica a grandi distanze. Inoltre, tutti cercano di raggiungere i seguenti obiettivi:

Bilanciare la produzione e la domanda di energia elettrica.
Ridurre i costi economici e l'impatto ambientale.
Fornire energia con una buona qualità, misurata attraverso tre parametri: frequenza costante, Tensione costante e continuità dell'offerta

I sistemi elettrici impiegano diversi meccanismi di controllo distribuiti su più livelli gerarchici: dai più piccoli automatismi in seno alle unità di generazione agli ordini emessi da un centro di controllo centralizzato. Il controllo della potenza in frequenza del sistema bilancia la potenza generata e la potenza richiesta e regola lo scambio di energia con i sistemi elettrici vicini. Per questo motivo il controllo invia istruzioni di alimentazione alle diverse unità di generazione. Vari meccanismi distribuiti dalla rete consentono di controllare la tensione nei nodi, automaticamente o rispondendo alle istruzioni inviate da un invio centralizzato. Alcuni di questi meccanismi sono condensatori e reattori. La buona condizione dell'impianto elettrico è essenziale per garantire il funzionamento degli apparecchi elettrici e la sicurezza di chi vive a casa. Il regolamento indica che l'installazione elettrica deve essere verificata da un tecnico certificato ogni 10 anni, ma esistono una serie di controlli che è possibile eseguire autonomamente per rilevare eventuali guasti.

Che cos'è un sovraccarico elettrico

Un sovraccarico elettrico è una situazione in cui la somma della potenza dei dispositivi elettrici collegati e utilizzati contemporaneamente supera la capacità della potenza per cui è progettato il circuito elettrico. Una casa può avere una potenza installata di capacità da 9 a 16 ampere, quindi se si dispone di dispositivi elettronici ad alto consumo (forno elettrico, stufe, condizionatori d'aria, riscaldamento, ecc) e se si gira tutti contemporaneamente, potrebbe superare la capacità circuito elettrico installato.

Controllo dell'interruttore generale

L'interruttore generale della scatola luminosa protegge sia le persone che vivono a casa che l'intera installazione. È importante controllarne il funzionamento. L'interruttore generale ha un pulsante di test che è consigliabile operare di volta in volta. Quando viene premuto, la leva salta e la corrente viene interrotta finché non si lava nuovamente la leva. Se non si salta la leva o non si fa saltare alcuni degli interruttori differenziali nella scatola, è necessario contattare un installatore per verificare l'installazione. Se l'installazione è nuova, c'è un limitatore di potenza situato all'esterno del telaio. È possibile che questo limitatore salti di volta in volta, ma se salta molto spesso è possibile che il potere contratto dalla tua velocità non sia sufficiente. Se capita di tanto in tanto, è possibile risolverlo evitando l'uso simultaneo di più apparecchi.

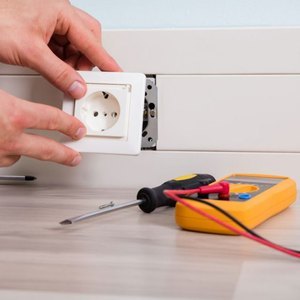

Spine e interruttori

Devi controllare regolarmente lo stato delle prese e degli interruttori domestici. Se noti che sono staccati dal muro, prova a regolare le viti di contatto. Se non sono fissati al muro o sono rotti, è meglio sostituirli con quelli nuovi. Il controllo dello stato elettrico deve essere sicuro. Utilizzare cacciaviti isolanti specifici e scollegare l'interruttore principale ogni volta che si effettuano riparazioni o controlli.

Connessione di terra

La messa a terra consiste in un cavo giallo-verde parallelo all'impianto elettrico dell'edificio, terminato da un elettrodo interrato nel terreno. Tutti i dispositivi elettrici (parti in metallo) delle case e l'edificio stesso sono collegati a questo conduttore di terra. La sua missione è quella di derivare qualsiasi dispersione di corrente da un dispositivo elettrico a terra, evitando così gravi incidenti elettrici contattando gli utenti con tali dispositivi.

Circuiti indipendenti dell'abitazione

I circuiti indipendenti della casa sono l'insieme di circuiti elettrici che configurano l' installazione elettrica interna della casa e che alimentano i diversi ricevitori installati (punti luce e prese elettriche). Nelle case, i più comuni sono 5 circuiti indipendenti:

Circuito C1 destinato ad alimentare tutti i punti di luce della casa.
Circuito C2 progettato per alimentare le prese per uso generale e il frigorifero.
Circuito C3 progettato per alimentare le prese elettriche e del forno.
C4 Circuito delle prese della lavatrice, della lavastoviglie e del riscaldamento (scaldabagno elettrico).
C5 Circuito degli sbocchi dei bagni e prese d'aria della cucina ausiliaria.

Quadro elettrico

Rivedere il quadro elettrico: per vedere se funziona correttamente l'ID / DF, presenta un pulsante di test (test T) che è possibile premere di volta in volta. Premendo questo pulsante si interrompe l'alimentazione e si smette di avere elettricità nella casa. Se ciò non accade dovrai cambiare l'ID / DF. Questo test deve essere eseguito con tutto il magnetotermico collegato, cioè con la tensione nell'impianto.

Accorgimenti

Se rivedi periodicamente tutti questi elementi è probabile che non avrai mai problemi con l'installazione elettrica. Tuttavia, il test deve essere fatto in modo sicuro e utilizzando attrezzi isolati. È inoltre importante utilizzare spine con tappi o coperture protettive speciali per bambini. Le serrande sono valvole che chiudono i fori della spina in modo che possano essere aperte solo quando si spinge contemporaneamente con i due poli di una spina. Questo meccanismo garantisce che i bambini non possano aprirlo inserendo un oggetto o le dita in uno dei fori.
